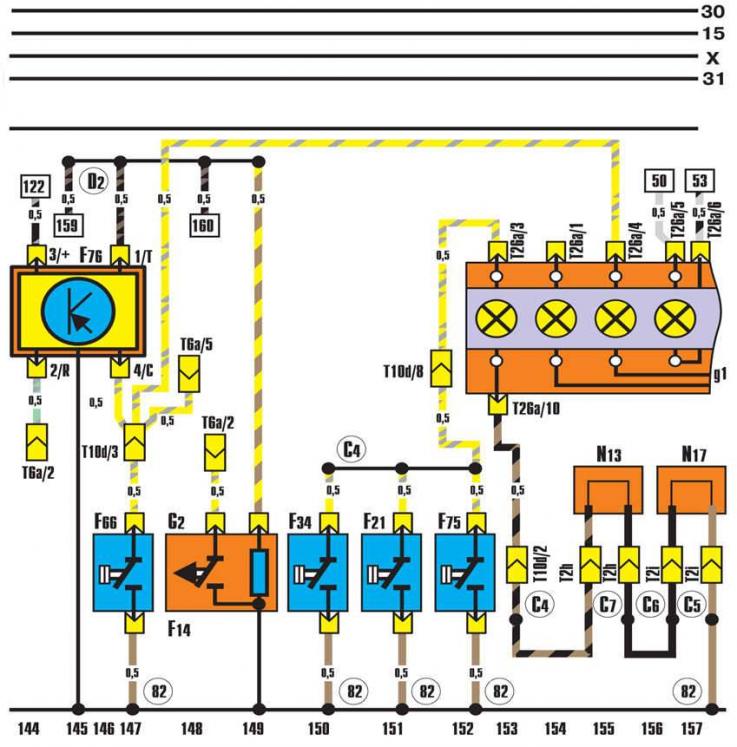

- F14 - датчик перегрева охлаждающей жидкости;
- F21 - датчик усилителя тормозов;
- F34 - датчик уровня тормозной жидкости;
- F66 - датчик уровня охлаждающей жидкости;
- F75 - датчик давления масла в гидросистеме;
- F76 - электронный термовыключатель;
- G2 - датчик указателя температуры охлаждающей жидкости;
- К3 - контрольная лампа давления масла;
- К28 - контрольная лампа температуры охлаждающей жидкости;
- К32 - контрольная лампа износа тормозных колодок;
- К66 - контрольная лампа неисправности блока электронного зажигания;
- N13 - датчик износа тормозной колодки слева;
- N17 - пусковая форсунка;
- T2h - 2-контактный разъем (левая амортизаторная стойка);
- T2i - 2-контактный разъем (правая амортизаторная стойка);
- T6a - 6-контактный разъем (черный) за панелью приборов;
- Т10d - 10-контактный разъем (желтый) за панелью приборов;
- Т26а - 26-контактный разъем (коричневый) в корпусе панели приборов;
- 82 - соединение с «массой» 1 в переднем жгуте проводов слева;
- С4 - соединение в переднем жгуте проводов слева;
- С5 - соединение в переднем жгуте проводов слева (индикатор износа тормозных накладок);
- С6 - соединение в переднем жгуте проводов слева (индикатор износа тормозных накладок);
- С7 - соединение в переднем жгуте проводов слева (индикатор износа тормозных накладок);
- С8 - соединение в переднем жгуте проводов слева (индикатор износа тормозных накладок);
- D2 - соединение в переднем жгуте проводов слева (контрольный датчик температуры)
