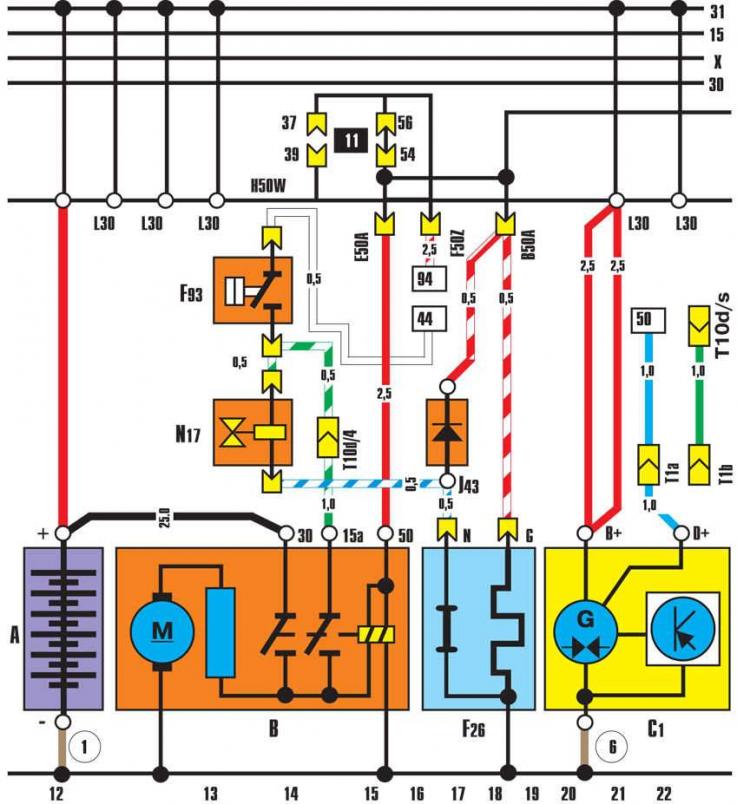

- А - аккумулятор;
- В - стартер;
- С - генератор;
- С1 - регулятор напряжения;
- F26 - временной термовыключатель;
- F93 - шаговый выключатель давления;
- N17 - пусковая форсунка;
- Т1а - 1-контактный разъем справа в отсеке двигателя;
- Т1b - 1-контактный разъем справа в отсеке двигателя;
- Т10d - 10-контактный разъем (желтый) за панелью приборов;
- J43 - блокирующий диод устройства впрыска К-Jetronic;
- 1 - провод «массы» «аккумулятор - кузов»;
- 6 - провод «массы» «аккумулятор-кузов»
