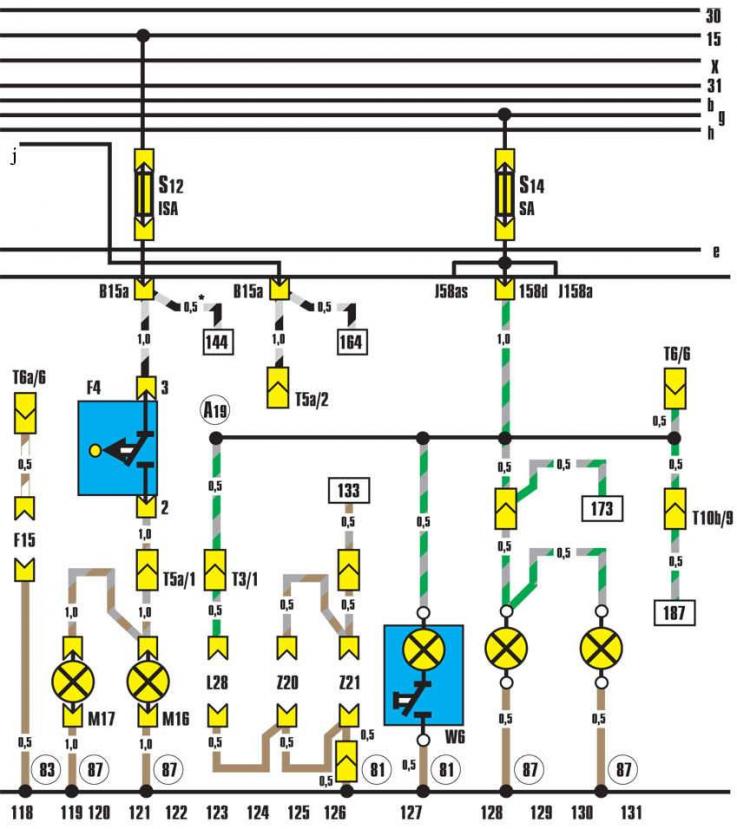

- F4 - выключатель фонарей заднего хода (3221);
- F15 - выключатель на коробке передач (1-я передача в 5-ступенчатой коробке передач);
- L28 - лампа освещения прикуривателя;
- М16 - лампа левого фонаря заднего хода;
- М17 - лампа правого фонаря заднего хода;
- S12 - предохранитель в блоке;
- S14 - предохранитель в блоке;
- Т3 - 3-контактный разъем (коричневый) рядом с электродвигателем стеклоочистителей;
- Т5а - 5-контактный разъем (коричневый) за панелью приборов;
- Т6 - 6-контактный разъем (красный) за панелью приборов;
- Т6а - 6-контактный разъем (черный) за панелью приборов;
- Т10а - 10-контактный разъем (коричневый) за панелью приборов;
- Т10b - 10-контактный разъем (коричневый) за панелью приборов;
- W6 - плафон освещения вещевого ящика;
- Х - лампа освещения номерного знака;
- Z20 - терморезистор левого распылителя стеклоомывателя;
- Z21 - терморезистор правого распылителя стеклоомывателя;
- 81 - соединение с «массой» 1 в жгуте проводов панели приборов;
- 83 - соединение с «массой» 1 в переднем жгуте проводов справа;
- 87 - соединение с «массой» 1 в заднем жгуте проводов;
- А19 - «плюсовое» соединение (58d) в жгуте проводов панели приборов
- * Только на автомобилях с двигателем мощностью 85 кВт.
