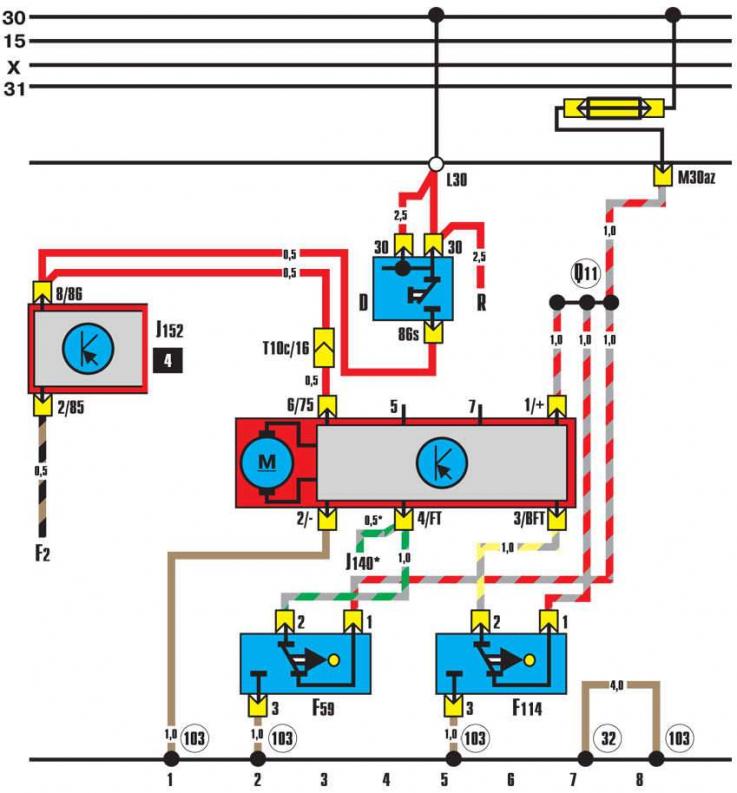

- D - замок зажигания;
- F2 - дверной выключатель (слева спереди) с контактом звукового сигнала;
- F59 - выключатель центральной блокировки со стороны водителя;
- F114 - выключатель центральной блокировки со стороны пассажира;
- J140 - реле включения освещения салона с задержкой;
- J152 - предупреждающий звуковой сигнал стояночных фонарей и магнитолы;
- R - подключение магнитолы;
- Т10с - 10-контактный разъем (черный) за панелью приборов;
- V37 - электродвигатель насоса центральной блокировки;
- 32 - точка «массы» сзади слева за панелью приборов;
- 103 - соединение с «массой» в жгуте проводов электростеклоподъемника, центральной блокировки;
- Q11 - «плюсовое» соединение (30) в жгуте проводов электростеклоподъемника, центральной блокировки
- * Только при внутреннем освещении с временной задержкой
