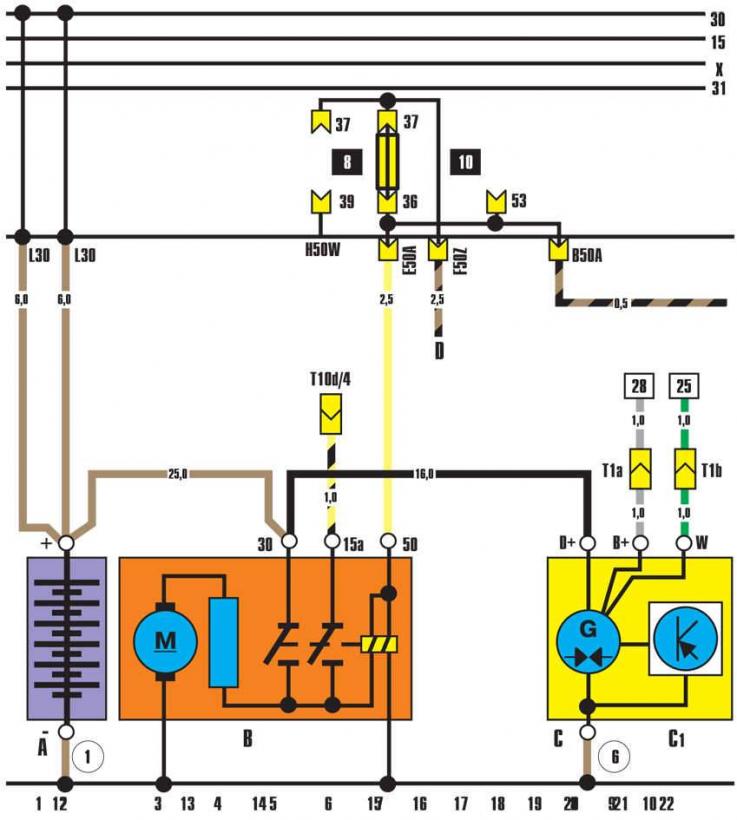

- А - аккумулятор;
- В - стартер;
- С - генератор;
- С1 - регулятор напряжения;
- D - выключатель стартера;
- Т1а - 1-контактный разъем справа в моторном отсеке;
- T1b - 1-контактный разъем справа в моторном отсеке;
- T10d - 10-контактный разъем (желтый) за панелью приборов;
- 1 - провод «массы» «аккумулятор - стартер»;
- 6 - провод «массы» двигателя
