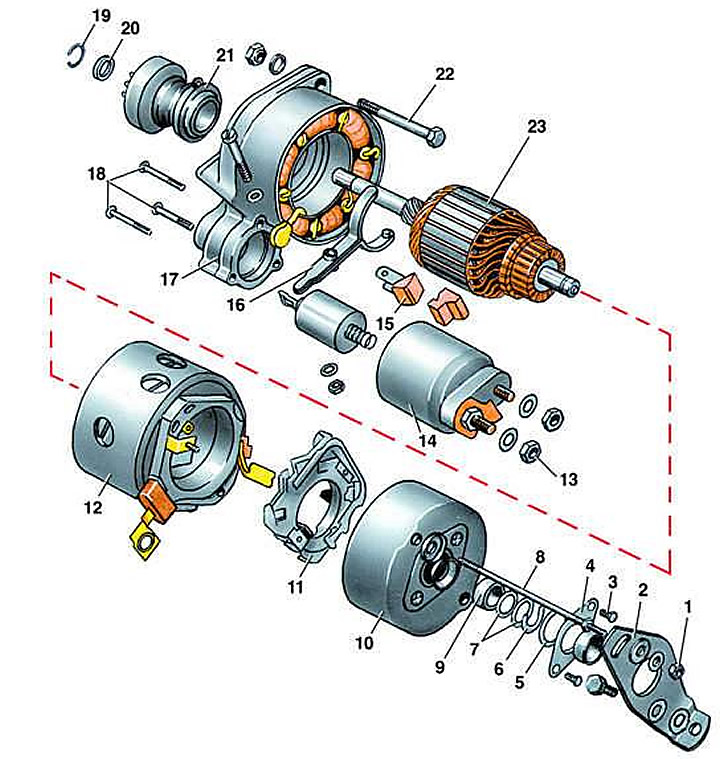

Стартер Bosch 0,95 kW
- 1 - гайка;
- 2 - опорная пластина;
- 3 - винт;
- 4 - крышка;
- 5 - прокладка;
- 6 - стопорное кольцо;
- 7 - шайба;
- 8 - стяжной болт;
- 9 - подшипник;
- 10 - крышка со стороны коллектора;
- 11 - щеткодержатель;
- 12 - корпус;
- 13 - гайка;
- 14 - тяговое реле;
- 15 - уплотнитель;
- 16 - рычаг привода;
- 17 - крышка со стороны привода;
- 18 - болт;
- 19 - стопорное кольцо;
- 20 - удерживающее кольцо;
- 21 - привод стартера;
- 22 - болт;
- 23 - якорь

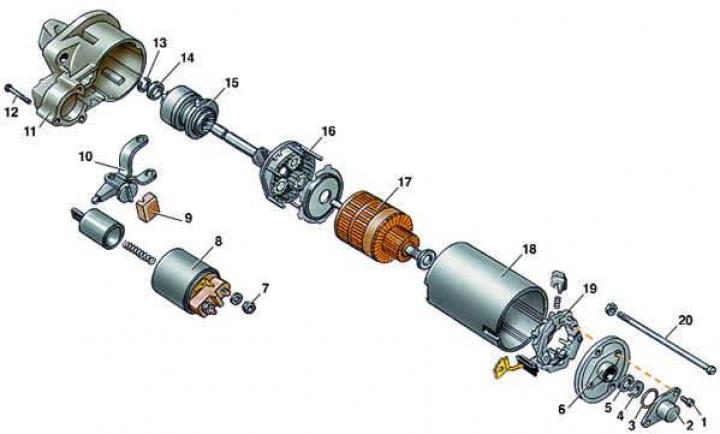

Стартер Bosch 1,1 kW
- 1 - винт;
- 2 - крышка;
- 3 - шайба;
- 4 - стопорное кольцо;
- 5 - втулка;
- 6 - крышка со стороны коллектора;
- 7 - гайка;
- 8 - тяговое реле;
- 9 - уплотнитель;
- 10 - рычаг;
- 11 - крышка со стороны привода;
- 12 - винт;
- 13 - стопорное кольцо;
- 14 - удерживающее кольцо;
- 15 - привод стартера;
- 16 - редуктор;
- 17 - якорь;
- 18 - корпус;
- 19 - щеткодержатель;
- 20 - стяжной болт
На автомобилях установлены стартеры фирмы Bosch, с 4-цилиндровыми двигателями типа EF12V 095kW и с 5-цилиндровыми – типа DW12V 1,1kW.
