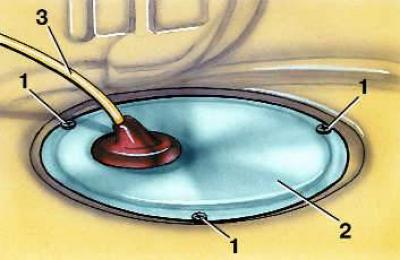

Крышка люка в полу багажника
- 1 - винт крепления крышки;
- 2 - крышка люка;
- 3 - провод

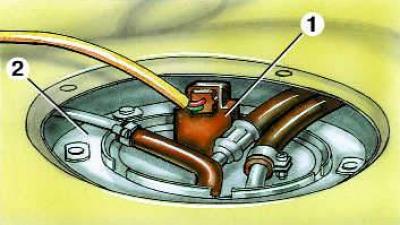

Датчик указателя уровня топлива
- 1 - соединительная колодка;
- 2 - датчик уровня топлива

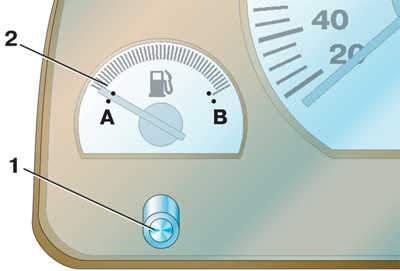

Указатель уровня топлива
- 1 - регулировочный винт;
- 2 - указатель уровня топлива
Порядок выполнения
1. Открыть багажник и вынуть коврик пола.
2. Вывернуть три винта и снять крышку люка, чтобы получить доступ к датчику уровня топлива.
3. Отсоединить колодку с проводами от датчика уровня топлива.
4. Установить между контактами колодки дополнительный резистор сопротивлением 544 Ом. При этом стрелка указателя уровня топлива в комбинации приборов должна находиться в начале шкалы (пустой бак).
5. Заменить дополнительный резистор на дополнительный резистор сопротивлением 60 Ом.
В этом случае стрелка прибора должна отклониться в конец шкалы (полный бак).
6. Оба крайних положения стрелки обозначены на шкале двумя точками (погрешность прибора). Стрелка должна находиться между точками в начале и конце шкалы.
7. Если этого не происходит, нужно отрегулировать положение стрелки винтом, расположенным под циферблатом прибора. Если указатель не удается отрегулировать, его необходимо заменить.
