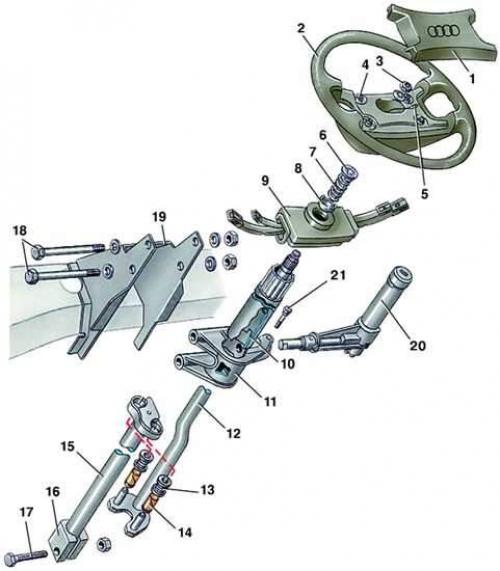

Колонка рулевого управления
- 1 - декоративная накладка;
- 2 - рулевое колесо;
- 3 - гайка;
- 4 - гайка;
- 5 - колодка с проводами;
- 6 - шайба;
- 7 - пружина;
- 8 - подшипник;
- 9 - подрулевые переключатели;
- 10 - труба;
- 11 - кронштейн рулевой колонки;
- 12 - верхний вал рулевого управления;
- 13 - втулка;
- 14 - пластмассовая втулка;
- 15 - нижний вал колонки рулевого управления;
- 16 - хомут;
- 17, 18, 21 - болты;
- 19 - кронштейн;
- 20 - выключатель зажигания с противоугонным устройством
Предупреждение: На автомобилях, укомплектованных подушкой безопасности, рулевое колесо можно снимать только на станциях технического обслуживания.
Снятие
1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.
2. Установить передние колеса в положение движения автомобиля по прямой.
3. Снять декоративную накладку и отсоединить от нее колодку с проводами выключателя звукового сигнала.
4. Промаркировать взаимное расположение рулевого колеса и вала рулевой колонки.
5. Отвернуть гайку крепления рулевого колеса на столько, чтобы ее торец был заподлицо с торцом вала рулевой колонки.
6. Покачивая за спицы, с силой дернуть на себя рулевое колесо так, чтобы оно сошло со шлицев рулевого вала. Отвернуть окончательно гайку и снять шайбу и рулевое колесо.
Установка
1. Перед установкой проверить, чтобы передние колеса находились в положении движения автомобиля по прямой и рычаг переключателя указателей поворота был в нейтральном положении. При этом рычажок отключения указателей поворота должен быть направлен в левую сторону.
2. Установить рулевое колесо на вал в соответствии с ранее сделанной меткой.
3. Установить шайбу и завернуть гайку крепления моментом 40 Н·м (4,0 кгс·м).
4. Вставить угольный контакт с проводом в ступицу рулевого колеса.
5. Подключить колодку с проводом к декоративной накладке и установить накладку на рулевое колесо.

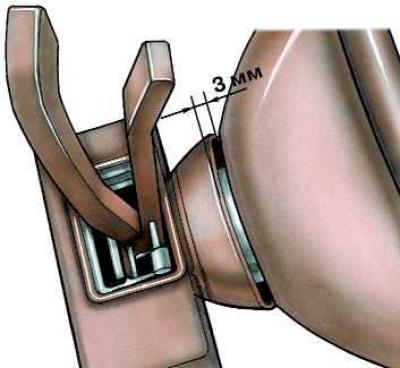

6. Проверить расстояние от кожуха рулевого колеса до кожуха подрулевых переключателей, которое должно быть равно 3 мм. Если это расстояние отличается от указанного, ослабить крепление подрулевых переключателей через отверстие, расположенное снизу в кожухе подрулевых переключателей. Выставить требуемое расстояние и закрепить подрулевые переключатели.
7. Произвести пробную поездку. При движении автомобиля по прямой спицы рулевого колеса должны быть расположены горизонтально. В противном случае снять рулевое колесо и установить его заново.
