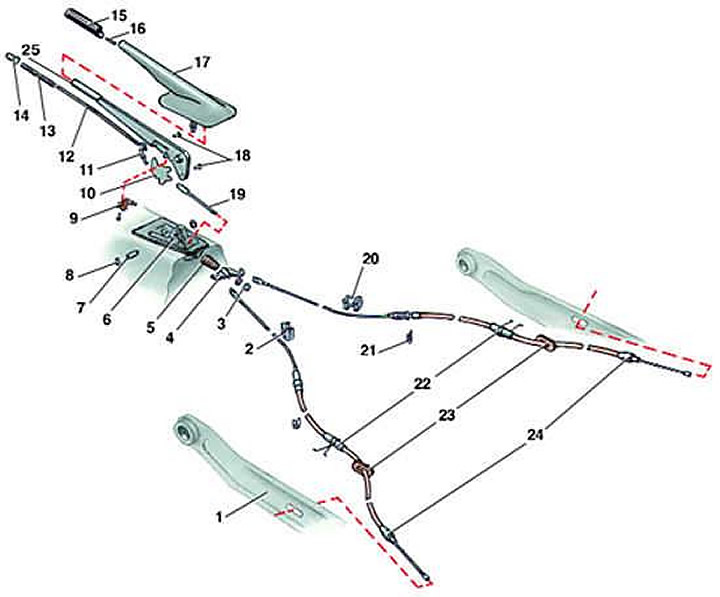

Стояночный тормоз
- 1 - продольный рычаг задней подвески;
- 2 - зажим;
- 3 - регулировочная гайка;
- 4 - уравнитель;
- 5 - защитный чехол;
- 6 - кронштейн;
- 7 - ось;
- 8 - стопорное кольцо;
- 9 - выключатель контрольной лампы стояночного тормоза;
- 10 - зубчатый сектор;
- 11 - собачка;
- 12 - тяга;
- 13 - пружина;
- 14 - кнопка;
- 15 - рукоятка;
- 16 - шплинт;
- 17 - кожух;
- 18 - ось;
- 19 - тяга уравнителя;
- 20 - втулка;
- 21 - стопорное кольцо;
- 22 - держатель;
- 23 - уплотнитель;
- 24 - трос;
- 25 - рычаг
Замена троса привода стояночного тормоза (модели с задними барабанными тормозными механизмами)
1. Установить опорные бруски под передние колеса.
2. Ослабить затяжку болтов крепления заднего колеса.
3. Приподнять и установить на опоры заднюю часть автомобиля.
4. Снять колесо.
5. Снять заднюю тормозную колодку и отсоединить наконечник троса от приводного рычага (см. рис. Барабанный тормозной механизм заднего колеса).
6. Ослабить регулировочную гайку и отсоединить трос от уравнителя.
7. Отсоединить держатель от продольного рычага и снять трос, вынув из продольного рычага уплотнитель.
8. Установить новый трос в обратном порядке.
9. После установки отрегулировать стояночный тормоз.
